地下水水位远程监测系统方案由三部分组成:监测中心、通信网络、水位地表站点。

相关产品

工程案例

  • 产品详情
  • 产品资料

一、地下水概述

地下水,是指赋存于地面以下岩石空隙中的水,狭义上是指地下水面以下饱和含水层中的水。根据地下水的水力特征和埋藏条件,分为包气带水、潜水和承压水。包气带水是指储存在包气带(含有空气的岩土层)中以各种形式存在的水。

地下水一般跟海拔无关,跟各地的地质状况有关,特别是河流湖泊周围的地下水位通常较高。

潜水是埋藏在地表以下,第一隔水层以上,具有自由表面的重力水,直接接受大气降水的补给、水位、水温和水质随着当地气象因素的变化而发生着相应的变化。主要用于农田灌溉用水。

承压水是指埋藏在地表以下两个隔水层之间具有压力的地下水。当人们凿井打穿不透水层,揭露含水层顶板的时候,承压水便会在水头的作用下上升,直到到达某一高度才会稳定下来。承压水具有稳定的隔水顶板,只能间接接受其上部大气降水和地表水的补给。因此,承压水受当地气象影响不很显著,存在滞后现象。

故地下水位测量所测值为隔水层与地表之间高度值的周、月、年等变换曲线。

二、系统功能

1.实时显示监测站的水位数据;

2.实现水位自动监测数据的查询、检测等功能

3.完成水位自动监测数据的统计分析功能,包括统计报表、趋势曲线等

4.系统实时数据能自动保存到监测数据库,可以将数据通过计算机网络让相关部门进行浏览,实现数据共享;

5.系统实时检测各水位站水位实时变化,实时显示在地图上,当超过设置报警值,对应水文站地图显示报警

三、系统组成

地下水水位远程监测系统方案由三部分组成:监测中心、通信网络、水位地表站点

监测中心:整个监控系统的核心,监测每个监测点的实时数据,并将这些数据生成各种报表和曲线,由购买方自己选择场地或者通讯方式

通信网络:中国移动,联通网络。

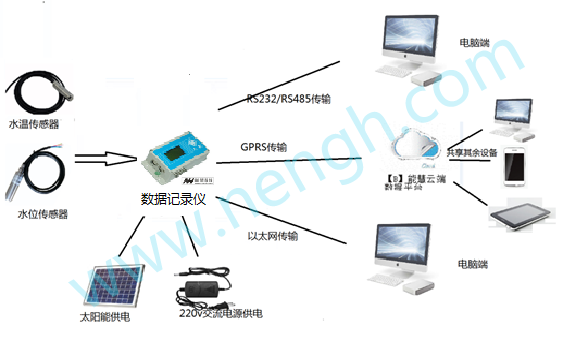

水位地表气象站点:由气象站、护箱、水位计、水温计、太阳能供电系统、GPRS等,如下图例

地下水位监测系统

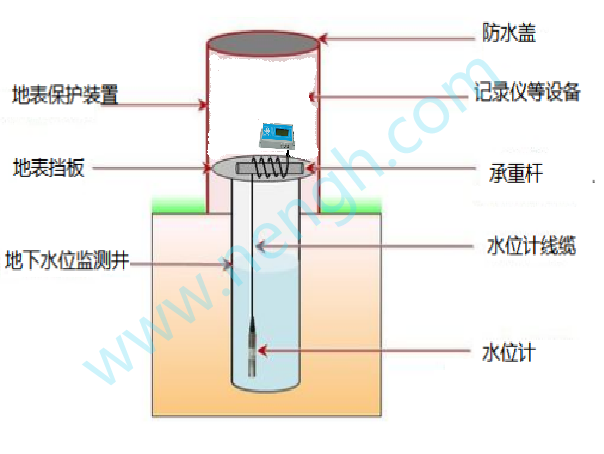

四、水位站安装方式

将水位计投入地下水监测井,将气象站设备放置于井口保护装置内;在井口挡板处用圆柱形承重杆固定水位计线缆,使承重杆来负担水位计和线缆的重量,这样既避免水位计对遥测终端机形成拖拽、又消除了水位计脱落坠入井中的隐患。

如果井口保护装置内有挂钩,也可以用钢丝绳来固定水位计线缆,具体的固定方式可以根据现场情况来灵活处理。

设备安装完毕后,将防盗盖板固定,测点安装结束。

地下水位监测系统

五、技术参数

1.数据记录仪

电压

AC 220V或DC 12V(可定制其它电压规格);

电源适配器随机配送,出厂时将根据传感器特性,配备宽电压开关电源(AC 100~240V、50~60Hz)

或线性电源(220V、50Hz),客户对电源有特殊要求时应订货时注明。

功率

≤1W,DC 12V时低功耗型最低工作电流仅为12mA,H型最低工作电流为35mA(不带传感器,关闭液晶背光)。

显示

LCD显示屏带背光,64×128点阵,中文显示。

通讯

USB口1个,RS232口2个,RS485口2个;

(其中1个RS485口为连接485传感器用,如未配485接口传感器,本RS485接口不引出,

H型多1个带光电隔离RS485口)。

协议

modbus RTU协议。

记录通道

可连接24个各类传感器,最大可扩展到48个。

显示窗口

75mm×44mm

体积

200mm×120mm×75mm,(含固定耳长度为240mm)。

重量

约0.8kg

保存间隔

1秒至24小时可设置

LED屏接口

可接单色或彩色LED屏显示监测数据

短信模块接口

可接短信模块直接向用户手机发送监测数据

2.NH44SW水位传感器

输出形式

4~20mADC、 1~5VDC

供电电源

12~36VDC

准 确 度

±0.5%FS、±0.25%FS

介质温度

-20~75℃

环境温度

-30~80℃

响应时间

≤100mS

负载能力

电流型≤600Ω(不带显示) ≤300Ω(带显示)电压型 ≥3KΩ

可重复性

≤±0.1%FS

长期稳定性

≤±0.1%FS/年

非线性

≤0.2%FS

热力零点温漂

≤0.03%FS/℃

过载压力

1.5倍量程

电气连接

电缆连接

测量介质

油、水、气体及其他与 316 不锈钢兼容介质

防护等级

IP68

3.NH133S水温传感器

量程

-40℃~60℃

-50℃~80℃

精确度

±0.2℃

物理尺寸

圆柱形 长114mm,最大直径25.6mm

重量

约200g

接口后缀

U2

I

R

输出信号

DC 0-2V

4-20mA电流环

RS485

输出值计算(注)

输出值=(输出电压mV/2000mV)×量程+量程起始值

输出值=((输出电流mA-4mA)/16mA)×量程+量程起始值

Modbus-RTU协议

接线定义

1Pin红:电源

2Pin绿:GND

3Pin黄:信号输出

3Pin棕:二线制电流环、不分极性

4Pin蓝:二线制电流环、不分极性

1Pin红:电源+

2Pin绿:GND

3Pin黄:RS485A

4Pin蓝:RS485B

功耗

≤20mW@5V

≤240mW@12V

≤30mW@5V

工作电压

DC4~15V

DC7.5V~36V

DC 4~15V
