MINI超声波风速风向传感器,具有质量轻、坚固耐用的特点,没有任何移动部件,不需维护和现场校准,能同时输出风速和风向;超声波风速风向传感器集成度高,实现多要素一体化,且功耗低、抗干扰能力强、测量精度高,量程宽,稳定性能好,数据信息性度好,信号传输距离长,信号输出形式多、使用方便、即插即用

相关产品

工程案例

  • 产品详情
  • 产品资料

一、概述

MINI超声波风速风向传感器,具有质量轻、体积小、坚固耐用的特点,没有任何移动部件,不需维护和现场校准,能同时输出风速和风向。

MINI超声波风速风向传感器可集成气象多要素,如:降雨量、大气温度、大气湿度、大气压力等环境监测要素;

该超声波风速风向传感器集成度高,实现多要素一体化,且功耗低、抗干扰能力强、测量精度高,量程宽,稳定性能好,数据信息性度好,信号传输距离长,信号输出形式多、使用方便、即插即用

此款超声波风速风向仪可以与电脑、数据采集器或其它具有与提供的通讯格式相一致的采集设备连用。


二、应用范围

       此款微型超声波风速传感器可广泛应用于温室、环境保护、气象站、船舶、 码头、重机、吊车、港口、码头、缆车、桥梁任何需要测量风速风向的场所。


三、技术参数


测量范围

精度

分辨率

风速

0 ~ 40m/s

±3%

0.1m/s

风向

0 ~ 359°

±3 °

温度(选配)

-50℃ ~ +80℃

±0.2℃

0.1℃

湿度(选配)

0 ~ 100%

±3%

0.1

气压(选配)

100 ~ 1100hPa

±0.1%

0.1hPa

雨量(选配)0~200mm/h±5%
0.1mm
功能(选配)自加热、电子罗盘、GPS等

输出信号

RS232、RS485、4-20mA、定制其他

通讯波特率

4800 - 19200

通讯协议

ModBus、NMEA-0183

防护等级

IP65

操作温度

-30℃ ~ +50℃

储存温度

-50℃ ~ +80℃

工作湿度

0 ~ 100%

电源需求

VDC: 5~24V

电源功耗

0.2W

外型尺寸/重量

Φ81×107mm 0.78kg

材料

ABS工程塑料/铝合金

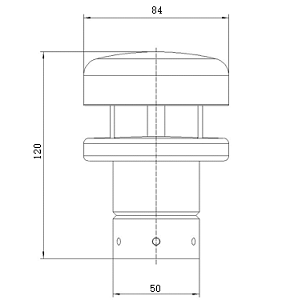

四、外形尺寸


NH193 MINI超声波风速风向传感器

五、接线方法

线缆颜色定义最终以线缆上接线标签标注为准。

线颜色RS485RS232

电源正电源正
绿电源地电源地/RS232 GND
485+RS232 RX
绿485-RS232 RX

六、安装支架(选配)

为了用户安装方便,特别定制了固定支架供用户选择,安装方式以及安装图片如下:

图一 立杆抱箍安装


NH193 MINI超声波风速风向传感器

图二 横臂固定安装

NH193 MINI超声波风速风向传感器
