一、模块概述
无线传感器模块采用高性能、低功耗、远距离无线传输嵌入式模块，可用于无线传输测量土壤温度、土壤水份、风速、风向等各类数据。工作频率范围可调节，在同一区域空间无信号干扰。模块采用太阳能供电，解决了远距离供电的问题。可接各类型的气象传感器，方便快捷的组合满足各类用户的需求。可实现与采集仪、终端电脑的通讯。安装方便，使用简单便捷。
二、模块参数
| 太阳能电池尺寸 | 82mm×80mm |
| 模块尺寸 | 98mm×98mm×75mm |
| 支架杆高度 | 1.2m |
| 模块睡眠电流 | ≤1mA |
连续阴雨天气 条件下工作时间 | 30天 |
| 模块工作电压 | 7.2V-8.4V ，可输出12V电压 |
| 模块工作频率 | 420～510MHZ；850～930MHZ；可工作多个免费频段 |
| 传输方式 | 支持485接口传感器，半双工传输方式，兼容modbus RTU协议 |
| 传输距离 | 3～5km |
三、无线传感器模块通讯组成
数据记录仪，计算机软件，无线通讯模块，传感器，模块支架
1、数据记录仪
记录仪可独立工作，自带LCD显示屏、时钟、存储器（标存2048条数据，并可扩展），可显示各项气象数据；记录仪带RS232口，可与电脑连接；
2、计算机软件
3、常用气象要素
名称 | 测量范围 | 分辨率 | 准确度 |
土壤湿度 | 0～100% | 0-50%内0.03%，50-100%内1% | 0-53%范围内为±3%; 53-100%范围内为±5% |
土壤温度 | -40℃～80℃ | 0.25℃ | ±0.5℃ |
风速传感器 | 0～70m/s | 0.1m/s | ±（0.3+0.03V）m/s |
风向传感器 | 0～360° | 1° | ±3° |

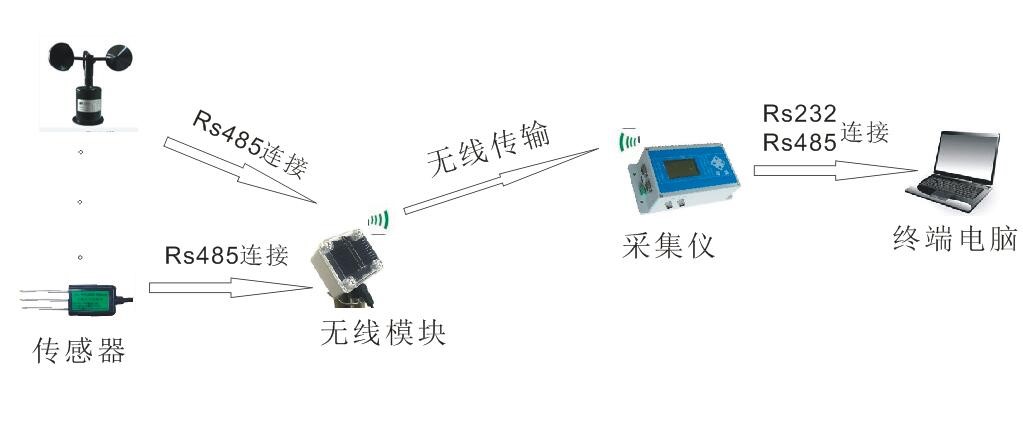

四、连接方式
注：无线传感模块需配合数据记录仪或电脑终端软件使用。
